Montáž klimatizace Sinclair pro ložnici dřevostavby.

 Vnitřní jednotku klimatizace jsme umístili mimo postel, aby co nejméně obtěžovala chladem a mohla navíc foukat přímo do vstupních dveří, odkud bude částečně chladit další prostor.

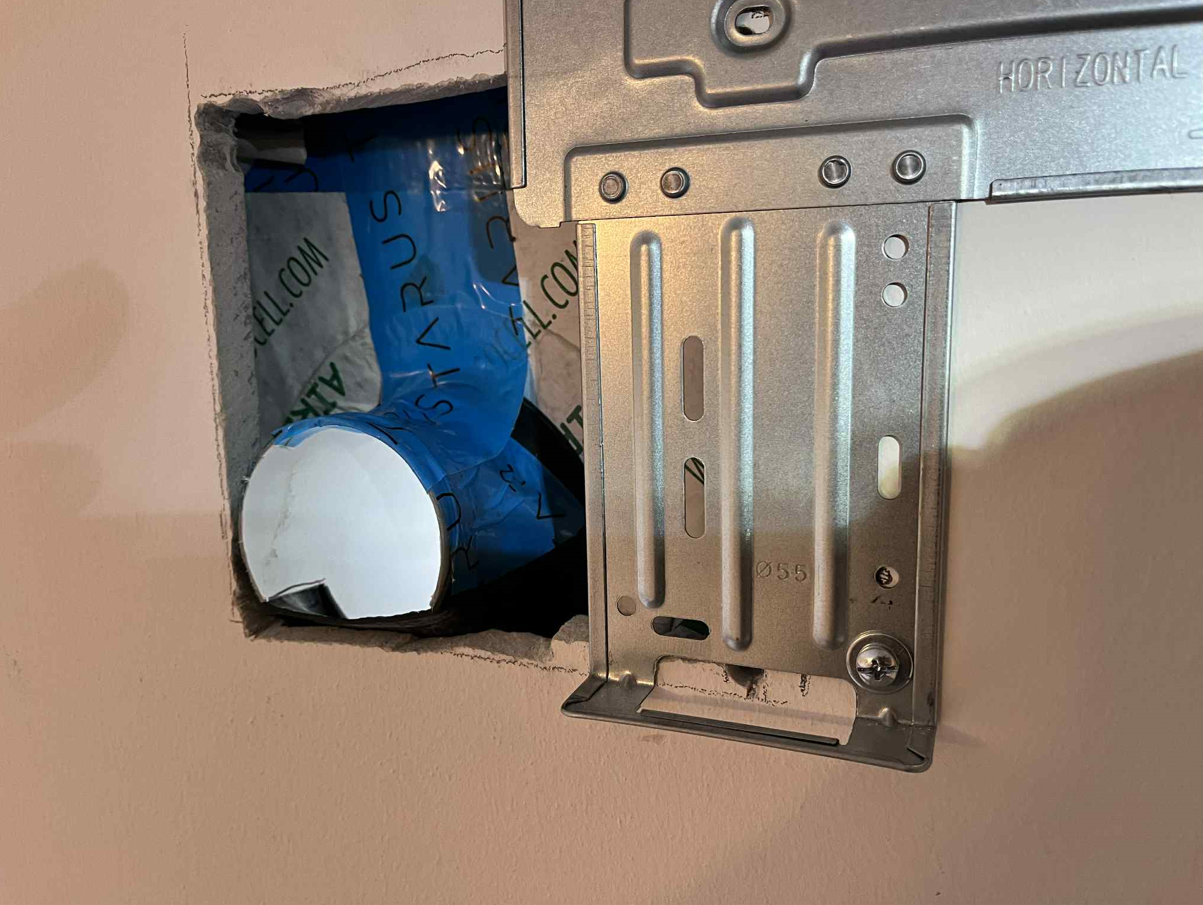

Montáž klimatizace v dřevostavbě se zdá být velmi jednoduchá, ale opak je pravdou. Při prostupu přes obvodovou stěnu a narušení parotěsné zábrany používáme odpadní potrubí HT v průměru DN75. To je v místě parotěsné zábrany utěsněno parotěsnou lepicí manžetou.

Vzduchotěsnost: Použití parotěsné manžety v místě prostupu je kritický krok, který 90 % firem vynechá. Tímto je zajištěno, že do izolace stěny nepůjde vlhkost, která by mohla dřevostavbu časem znehodnotit.

Vnitřek potrubí je pak po montáži vyplněn nízko expanzní montážní pěnou, což zajistí, že se narušení parotěsné zábrany nejlépe utěsní. DN75 nám dává dostatek místa pro potrubí (6+10 mm), kondenzát i kabely, a zároveň prostor pro dostatečnou vrstvu pěny, která funguje jako tepelná i akustická izolace.

Z venkovní strany je HT trubka utopena 5 cm v polystyrenu, vše je zapěnováno a překryto lištou, kde potrubí dále pokračuje mimo terasu. Venkovní jednotka byla osazena na předem připravený betonový základ pro minimální hlučnost a vibrace.

Také vám montážní firma tímto způsobem zhotovila prostup pro klimatizaci včetně utěsnění? Pokud ano, je to krásné.

Více fotek zde:

Místo realizace : Kunovice

Montáž klimatizace přes strop: Bezporuchové řešení bez kondenzátního čerpadla.

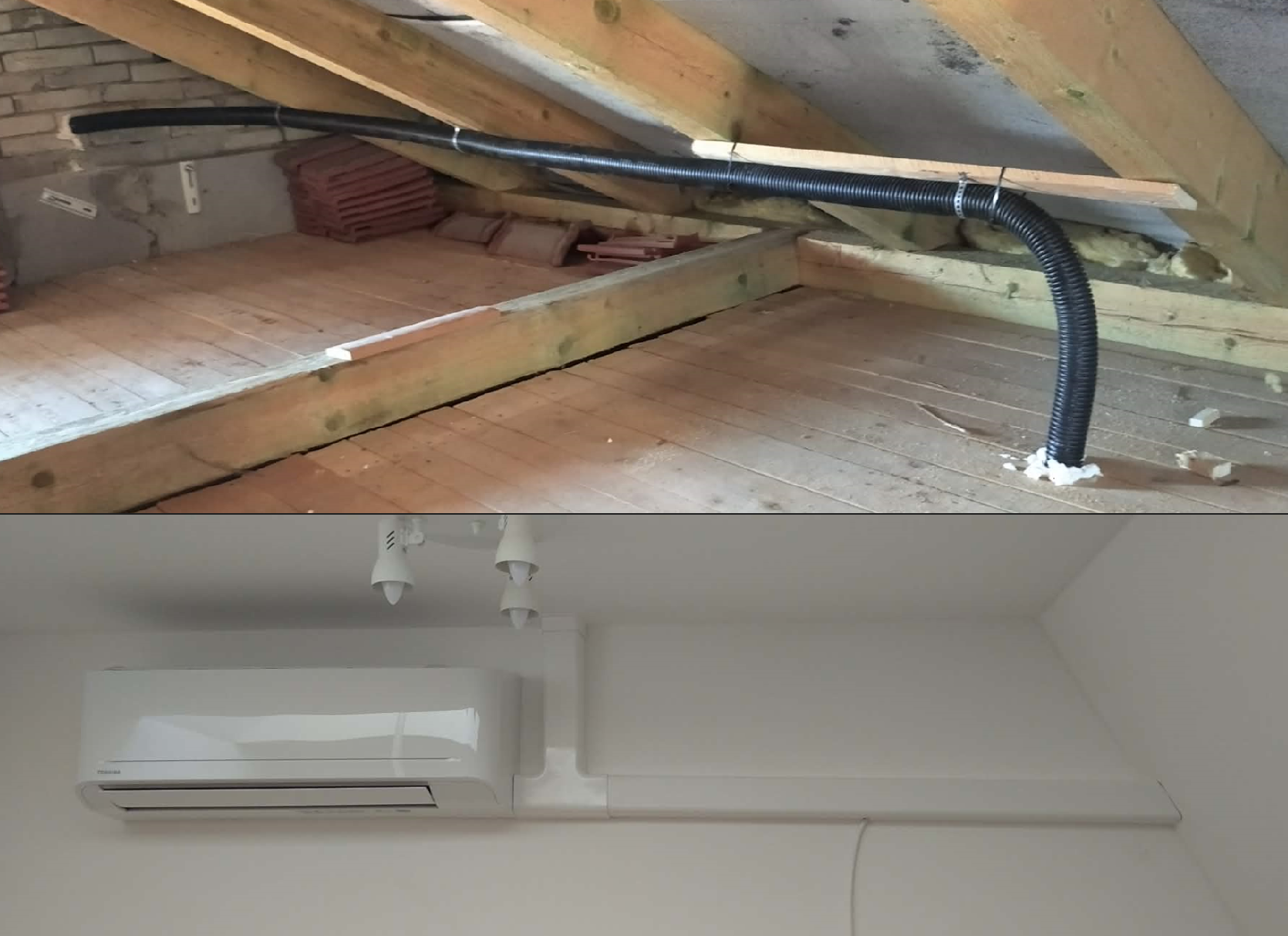

Pro chlazení malé domácí pracovny jsme zvolili klimatizační jednotku Toshiba o výkonu 2,0 kW. Celá instalace byla realizována jako povrchová montáž, kdy je potrubí vedeno skrze strop do půdních prostor a následně k venkovní jednotce umístěné ve štítu domu nad balkonem. Aby byla zajištěna maximální životnost a odolnost, je potrubí vedené přes půdu uloženo v ochranné UV chráničce.

Při řešení odvodu kondenzátu z vnitřní jednotky se nabízely dvě cesty:

1. Instalace čerpadla kondenzátu: Pro realizační firmu jde o jednodušší variantu, která je však pro zákazníka méně výhodná. Čerpadlo zvyšuje pořizovací cenu, představuje další zdroj hluku a je náchylné k poruchám.
2. Odvod samospádem přes střechu: Tato varianta je pro techniky náročnější, ale pro uživatele představuje ideální, zcela bezúdržbové a tiché řešení.

Navzdory komplikovanému přístupu na strmou a atypickou střechu v těsné blízkosti sousedního objektu jsme zvolili druhou variantu. S využitím horolezecké techniky jsme vyvedli odvod kondenzátu samospádem přímo do střešního žlabu (rýny). Výsledkem je spolehlivý systém s dlouhou životností a nulovými náklady na servis čerpadla.

Místo realizace : Zlechov

Provedl jsem opravu ( Po nějaké cizí firmě )

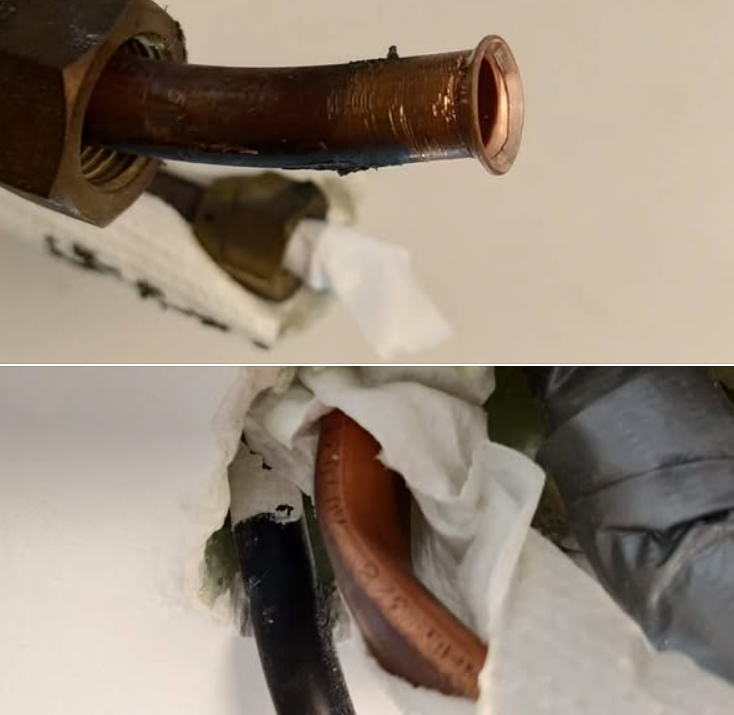

Provedl jsem opravu ( Po nějaké cizí firmě ) nekvalitně realizovaného šroubového spoje. Původní instalace vykazovala známky amatérského přístupu, včetně použití nevhodného nářadí pro tvorbu kalíšků.

Jelikož bylo potrubí v dřevostavbě již pod sádrokartonem, nebylo možné jej vyměnit. Musel jsem proto pracovat s původním, značně deformovaným materiálem, který byl navíc v ohybu u vstupu do jednotky zalomený. Pokud bylo poškození – zalomení potrubí pouze v tomto místě, je to ta lepší varianta, neboť zbývajících cca 6 metrů trubek ve stěnách již nelze vizuálně zkontrolovat.

V rámci opravy jsem provedl pájený spoj, odstranil zalomení trubky a opravil proříznutý kabel. Po znovu nainstalování vnitřní jednotky bylo nutné také zhotovit nové spoje u jednotky venkovní. Následovala tlaková zkouška těsnosti, hloubkové vakuování systému pro odstranění vlhkosti a finální napuštění chladivem. Celý systém byl poté uveden do provozu a otestován.

Jde o klasickou ukázku rychlé montáže, která se v praxi bohužel objevuje. Lidé v našem okolí hledají nejlevnější cenu, volají levné firmy z daleka a výsledek je zde – tedy kvalita nula. A za tuto kvalitu nula ještě dostane firma referenci 5 hvězdiček - Kluci byli šikovní, uklidili po sobě, za 4 hodiny bylo vše hotovo, mohu jen doporučit.

Rychle pověsit, zapnout a pryč.

 No a pak se po čase hledá firma v okolí, co to opraví, to už se nehledí na cenu, hlavně aby někdo přijel a zprovoznil.                     Na takové opravy po cizí firmě v červenci ale zapomeňte. Jsme tady pouze pro naše zákazníky. Časová náročnost takové opravy - pájený spoj, nové spoje venku, včetně kontroly těsnosti vnitřní a venkovní jednotky, dle přístupu klidně i 8 hodin.

Místo realizace : Staré Město u Uherského Hradiště.

Klima přes komím - třikrát.

Montáž 3 vnitřních klimatizačních jednotek a 3 venkovních klimatizačních jednotek s potrubím protaženým přes komín. Délka měděného potrubí mezi jednotkami je 10 metrů, 14 metrů a 12 metrů. Použitý systém Fujitsu General, který zvládá délku potrubí 20 metrů a minimální požadovaná délka propojení je 5 metrů. Jednotky jsou na větší vzdálenosti ideální a jejich životnost by měla být bez problému 15 let, tedy žádný šrot. Součástí jednotek je i Wi-Fi modul pro dálkové ovládání klimatizace, který nezávazně ukazuje i venkovní teplotu.

Teď už ale k montáži. Montáž byla plánována s termínem realizace ihned po rekonstrukci koupelny, přes kterou mělo vést potrubí z okolních místností. V rámci rekonstrukce byly připraveny odvody kondenzátu z vnitřní klimatizace s uložením do zdiva (potrubí HT 32 mm) a kompletní prostupy ve zdech. Tyto prostupy a kondenzát si na základě dodané dokumentace od nás šikovný zákazník připravil. Následně proběhlo protažení potrubí komínem a osazení a napojení vnitřních jednotek. Chladící potrubí nebylo v plánu do tenké příčky zasekat a uložit pod omítku. Potrubí tedy vede v plastové liště, ale celý systém je kompletně přístupný.

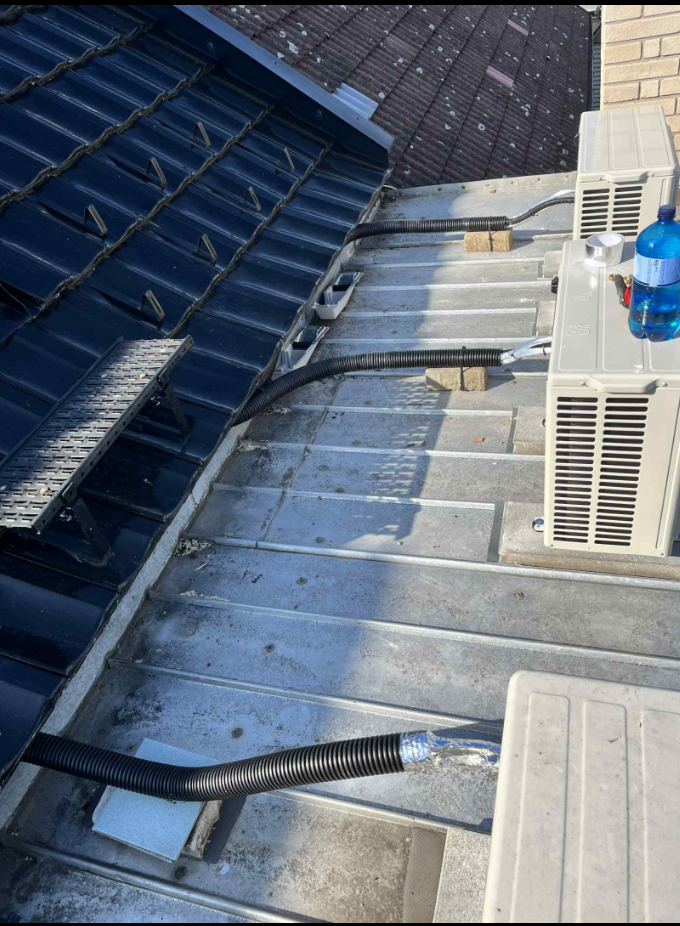

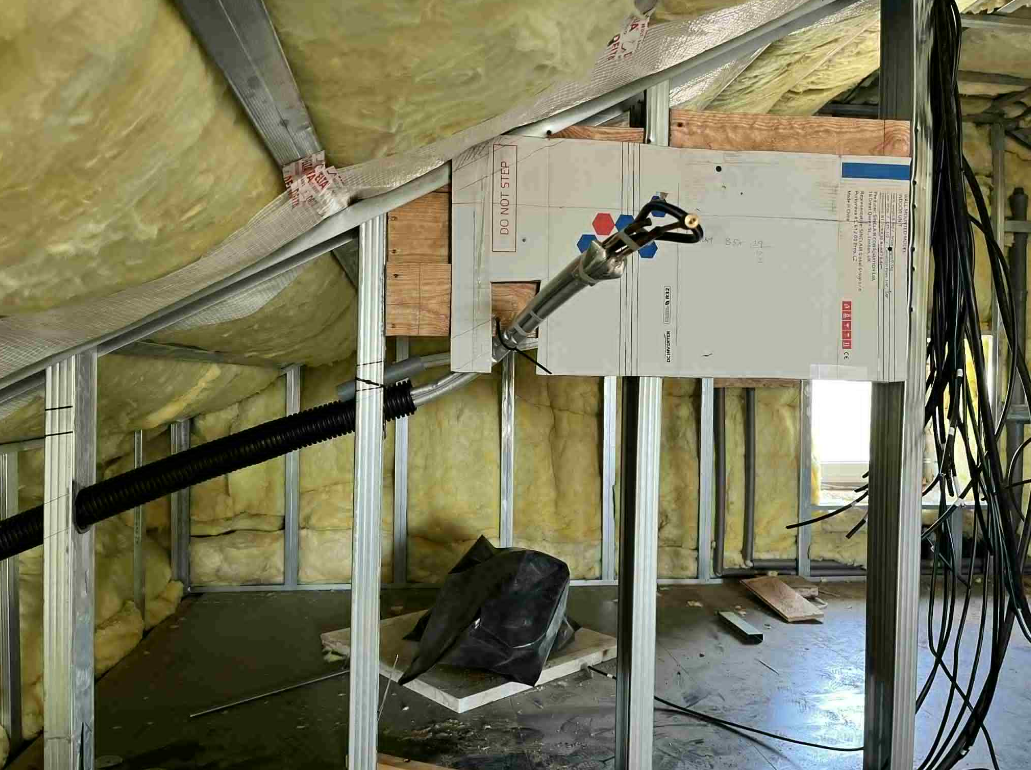

Na půdě potrubí standardně ukládáme do UV odolné chráničky a takto ho vedeme až do venkovní jednotky. Tato chránička není jen estetická záležitost, ale chrání měděné potrubí před poškozením a chrání elektrické kabely proti poškození. V tomto našem případě je zde uloženo 6 měděných trubek a 6. elektrických kabelů. Také Vám konkurenční firma připravila takové rozvody klimatizace na půdě jako my?

Více fotek zde.

Místo realizace: Dolní Němčí.

Praktické, funkční a estetické umístění venkovní klimatizace.

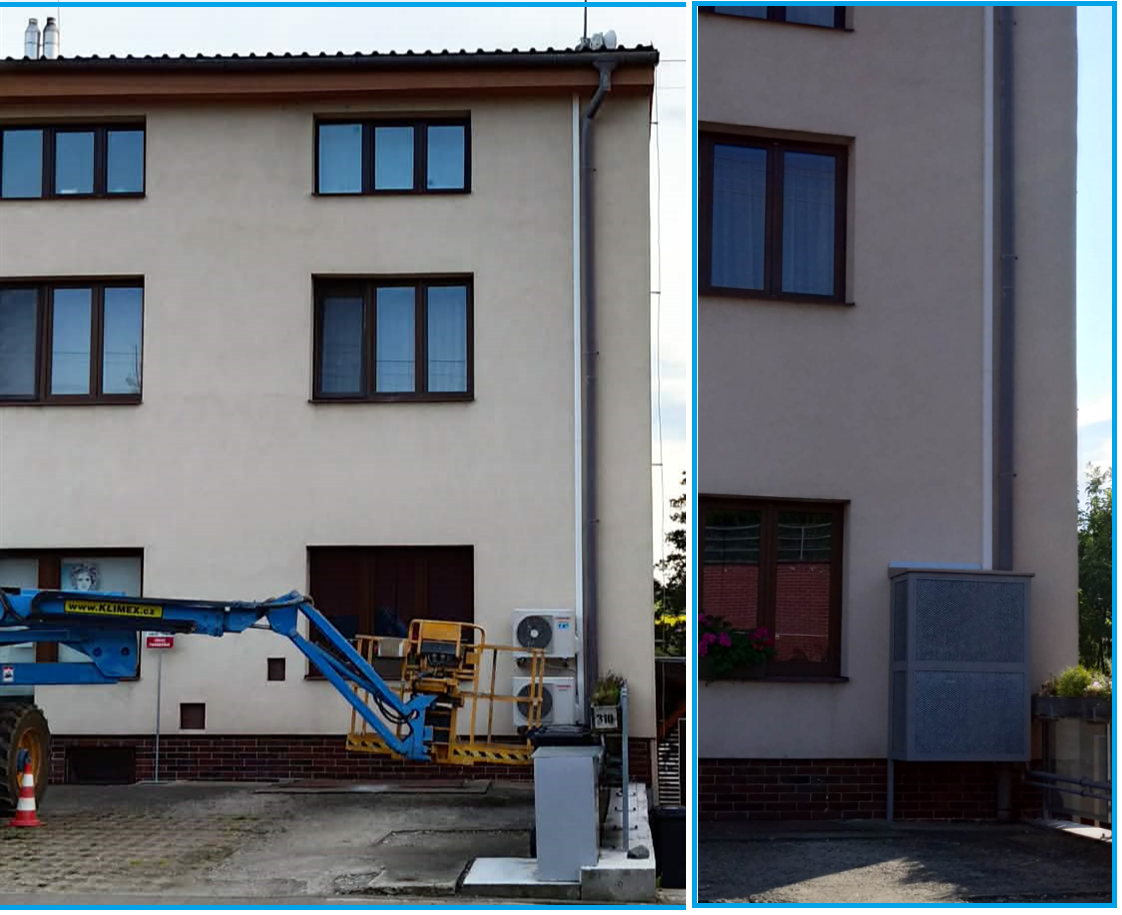

Zaměření klimatizace a návrh řešení od tří firem jsou 3 úplně jiná řešení. Naše řešení bylo následující. 2 vnitřní klimatizace a 2 venkovní klimatizace pro horní místnosti, nebylo možné umístit na plechovou střechu, kde by se vlivem horka prohřívaly a přenášely do střechy vibrace. Nechtěli jsme ani venkovní jednotky instalovat do výšky 6 metrů nad zem, kde se budou špatně servisovat v případě potřeby s návazností na potřebu plošiny v přesně stanovený čas. Nechtěli jsme ani, aby z venkovních jednotek odkapávala voda při chlazení a topení na zem z výšky. I když se dal kondenzát svést do rýny, kondenzát a voda v zimě ráda zamrzne, takže bude stejně kapat kam bude chtít. Jednoduché řešení s trochou více materiálu a delší montáží je dát jednotky přístupné k zemi a jejich následné zakrytí - estetické i ochranné. Jednoduchý a přístupný servis bez potřeby plošiny a kondenzát v rýně na zemi.  Máte zájem o kvalitní montáž klimatizace a funkční řešení od nás ?

Místo realizace:  Tupesy

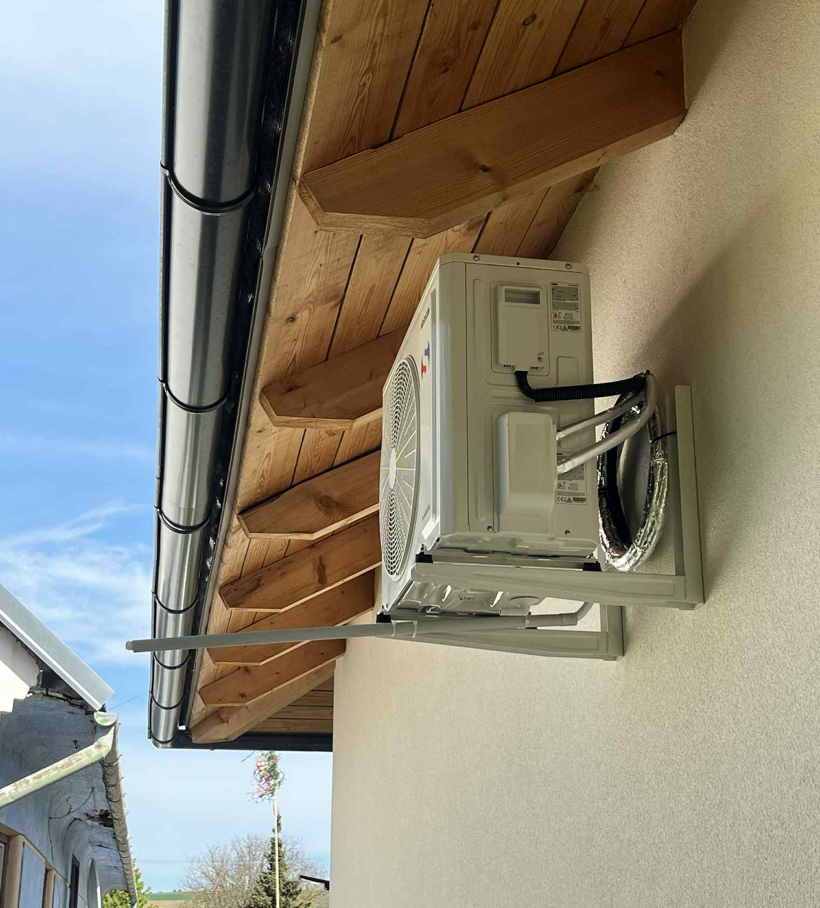

Konzole pro budoucí zateplení domu.

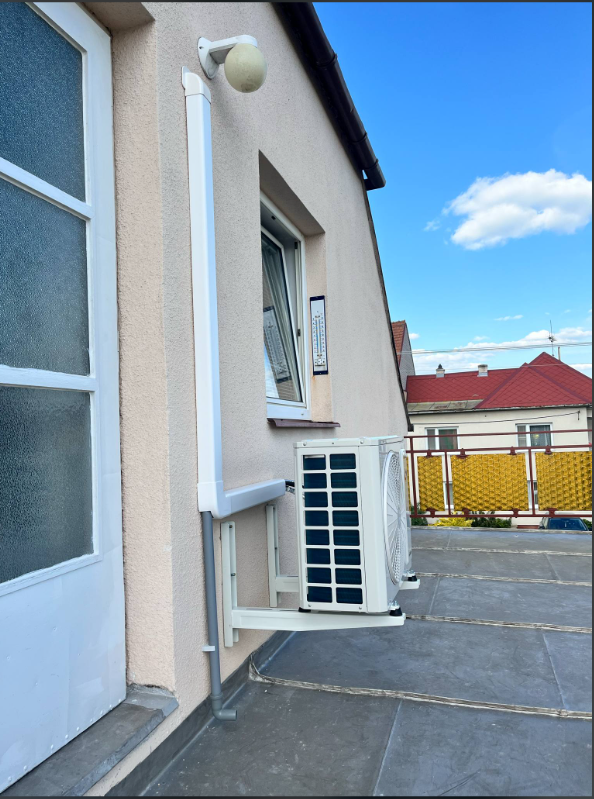

Venkovní jednotka klimatizace - připraveno pro budoucí zateplení domu. Již nebude potřeba klimatizace demontovat, dávat delší konzole pro polystyren, nebo prodlužovat potrubí a kabely. U nás se se vším počítá dopředu na přání zákazníka. Konzole 62 cm a více pro polystyren 20cm v provedení nerez, nebo klasická pozink + bílá, včetně ukotvení chemickou kotvou. Potrubí kondenzátu vytvořeno z odpadního potrubí HT 32mm. Toto potrubí se nerozpadne, jako ohedná hadice ani za 30 let. Toto je naše kvalitní montáž.

Místo realizace:  Tupesy

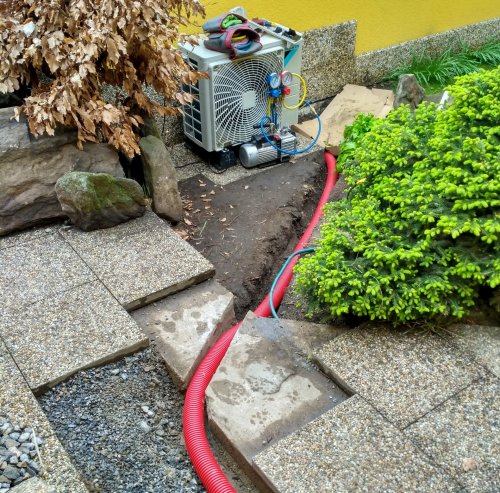

Montáž multisplitové klimatizace Sinclair s použitím jedné venkovní kondenzační klimatizační jednotky a dvou vnitřních nástěnných jednotek Sinclair Marvin. Chladící potrubí bylo uloženo a taženo zemí na požadované místo do venkovní jednotky. Celková délka potrubí byla 25 metrů. Chladící potrubí bylo uloženo do země z důvodu, že venkovní klimatizace nemohla být na sousedním pozemku. Potrubí nemohlo vést vnitřkem domu z důvodu překážky komínu. Než mít na fasádě 10 metrů plastové lišty, v zemi není nic vydět.

Místo realizace:  Polešovice 2025

Montáž klimatizace Toshiba v rozsahu dvou vnitřních klimatizačních jednotek a jedné společné venkovní multi split s výkonem 5,2 kW. Odvod vlhkosti klimatizace samospádem. Stavební úpravy a vrtací práce proběhli s odsáváním a bez poškození okolí.  Vzhledem k ordinačním hodinám jsme zakázku realizovali přes víkend a za 2 dny jsme jí krásně bez problémů stihli.

Místo realizace: Boršice
